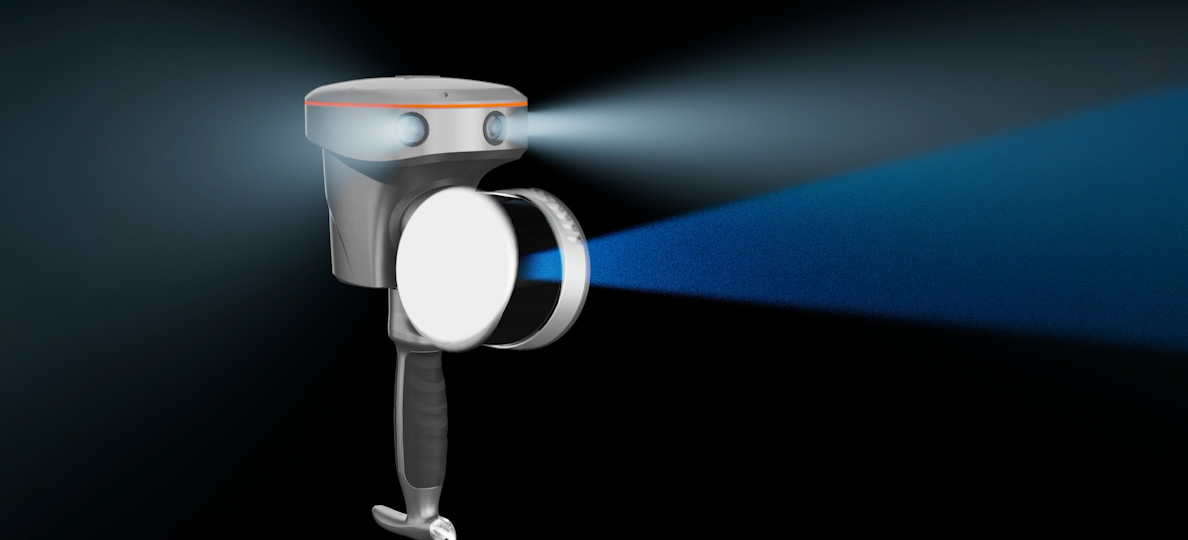

CHCNAV RS10 | Escáner LiDAR SLAM + GNSS RTK para Topografía Integrada Interior-Exterior
Fusiona GNSS RTK, LiDAR de alta precisión y SLAM visual en una plataforma portátil de 1.9 kg. Alcanza precisión absoluta de 2-5 cm sin necesidad de cierre de bucles, con procesamiento SLAM en tiempo real y tecnología SFix para medir en zonas sin señal satelital. Ideal para levantamientos arquitectónicos, BIM, industria tequilera y más.
¡Contenido Exclusivo en YouTube!
Suscríbete a Misura Topografía para acceso a:
- Unboxings de equipos CHCNAV
- Demostraciones técnicas en campo
- Guías de uso profesional
- Tutoriales exclusivos para México
Cotiza tu CHCNav RS10 SLAM en SEGUNDOS!
Innovación Tecnológica: CHCNAV RS10
| Tecnología Clave | Descripción y Funcionamiento |
|---|---|
| Fusión Profunda GNSS + SLAM | A diferencia de otros sistemas que combinan resultados finales, el RS10 integra datos GNSS RTK y SLAM a nivel de algoritmo. Un sistema adaptativo pondera automáticamente cada fuente según las condiciones del entorno, garantizando una transición suave y precisa entre exteriores e interiores. |
| Motor SFix 2.0 | Combina mediciones LiDAR de alta frecuencia con restricciones angulares derivadas del SLAM. En ausencia de GNSS, calcula la posición relativa con una deriva controlada, alcanzando precisión de 5 cm en 60 segundos sin necesidad de puntos de referencia externos. |
| Vi-LiDAR para Medición sin Contacto | Utiliza la intersección del vector de posición RTK con la nube de puntos LiDAR capturada en tiempo real. El usuario selecciona un punto en la imagen del software LandStar y el sistema calcula sus coordenadas 3D al instante, con una precisión de 5 cm en un radio de 15 m. |
| SLAM en Tiempo Real a Bordo | El procesador de 1.2 Teraflops integrado ejecuta algoritmos SLAM complejos sin necesidad de conexión a una computadora externa. Esto permite visualizar nubes de punto georreferenciadas en campo, verificar cobertura y recibir alertas de precisión (Precision Alert) al instante. |
| Diseño Loop-Free y Batería Hot-Swap | La integración con GNSS elimina la necesidad de cerrar bucles físicamente, permitiendo rutas de escaneo más eficientes. El sistema de baterías intercambiables en caliente (24.48 Wh c/u) mantiene el equipo operativo 24/7, ideal para proyectos de gran extensión o con accesos limitados. |
Aplicaciones Topográficas en México con RS10
Industria Tequilera (Caso Destacado)
Levantamiento integral en tequilera de Jalisco: cultivos de agave (exteriores) + bodegas de añejamiento y naves de producción (interiores). La fusión RTK+SLAM generó un gemelo digital continuo, optimizando inventarios y planificación de expansiones, sin puntos de unión manuales.
Inspecciones As-Built
Verifica construcciones industriales, plantas de PEMEX o subestaciones de CFE con precisión de 2 cm. La tecnología Loop-Free agiliza la captura en instalaciones complejas, generando nubes de punto georreferenciadas en tiempo real para comparación con modelos BIM.
Cartografía Forestal
En bosques de Durango o Chihuahua, el motor SFix mantiene precisión de 5 cm bajo dosel. Los múltiples retornos del LiDAR (hasta 3 en modelo de 32 líneas) permiten clasificar vegetación y generar modelos de terreno precisos para proyectos de compensación ambiental.
Topografía Subterránea
Mapea túneles y galerías mineras en Zacatecas con el modelo de 32 líneas (300 m de alcance). El diseño IP64 y la batería intercambiable en caliente permiten jornadas prolongadas en condiciones adversas, sin necesidad de iluminación externa.
Beneficios Prácticos del CHCNAV RS10
¿Cómo simplifica el RS10 los proyectos que combinan interior y exterior?
Al integrar GNSS RTK y SLAM en un solo algoritmo, el RS10 elimina la necesidad de registrar por separado nubes de punto de interior y exterior. Obtienes un único modelo georreferenciado desde el primer minuto, ahorrando horas de post-procesamiento y evitando errores de alineación manual.
¿En qué tipo de proyectos se nota más la ventaja del flujo sin bucles?
En levantamientos lineales como túneles, carreteras, galerías mineras o fachadas continuas. Al no tener que regresar a puntos de cierre, reduces el tiempo de captura hasta en un 40% y puedes cubrir trazados de varios kilómetros con precisión constante y sin interrupciones.
¿Cómo mejora la seguridad en campo la función Vi-LiDAR?
Permite medir puntos en zonas de difícil acceso o peligrosas (taludes inestables, bordes de acantilados, zonas con tráfico) sin necesidad de aproximarse físicamente. Con precisión de 5 cm hasta 15 m de distancia, obtienes las coordenadas de forma remota seleccionando el punto en la imagen del software.
¿Qué precisión entrego a mi cliente si combino zonas abiertas y cerradas?
Puedes garantizar una precisión absoluta de 2-5 cm en todo el modelo, independientemente de si el área es un exterior con buena señal GNSS o un sótano sin cobertura. La fusión adaptativa del RS10 mantiene la consistencia en todo el recorrido, algo que los escáneres tradicionales no pueden asegurar.
📍 Proyectos ideales en México con RS10
El RS10 es la solución definitiva para:
⛏️ Minas subterráneas en Zacatecas
🌲 Inventarios forestales en Durango
🏛️ Modelado BIM en CDMX
🌉 Túneles y puentes en Nuevo León
¿Qué puedo hacer con los datos del RS10 una vez capturados?
El ecosistema de software te permite: SmartGo para control en campo y visualización; LandStar para levantamiento y replanteo con Vi-LiDAR; CoPre para post-procesamiento avanzado, ajuste de franjas y generación de ortofotos; y CoProcess para extraer características (edificios, carreteras) y calcular volúmenes de forma automatizada.
¿Cómo maneja el RS10 jornadas de trabajo continuas?
Con su sistema de baterías intercambiables en caliente, no es necesario apagar el equipo para cambiar la batería. Puedes trabajar turnos continuos simplemente reemplazando las baterías (60 min c/u) sobre la marcha, ideal para proyectos con accesos limitados o que requieren máxima productividad.
¿Por qué elegir el RS10 en lugar de combinar un GNSS y un escáner SLAM por separado?
Además del ahorro económico y logístico, el RS10 ofrece una integración profunda que ningún sistema separado puede igualar. La sincronización a nivel de hardware y algoritmo garantiza que los datos GNSS y LiDAR estén perfectamente alineados en tiempo y espacio, eliminando los errores de alineación manual y los pasos de georreferenciación posteriores. Como distribuidores autorizados, ofrecemos 1 año de garantía y soporte técnico especializado.
