Batimetría y Estudios Hidrológicos | Soluciones Integrales para Aguas Someras y Profundas
En MISURA integramos tecnología de vanguardia para levantamientos batimétricos y estudios hidrológicos. Desde ecosondas de haz único para ríos y embalses, hasta USV autónomos para mediciones de caudal y descarga. Respaldados por especialistas con formación internacional, ofrecemos soluciones completas para conocer a profundidad el comportamiento de tus cuerpos de agua.
Contenido especializado en topografía e hidrografía
Suscríbete a Misura Topografía, el canal referente en español con alcance a México y Latinoamérica. Encuentra:
- Guías y tutoriales sobre equipos topográficos
- Demostraciones de campo con diferentes tecnologías
- Reviews de productos y soluciones para topografía
- Casos de estudio y aplicaciones profesionales
Cotiza tu Drone y/o Ecosonda en SEGUNDOS!
Tecnología Batimétrica para Cada Escenario
| Solución | Capacidades y Beneficios |
|---|---|

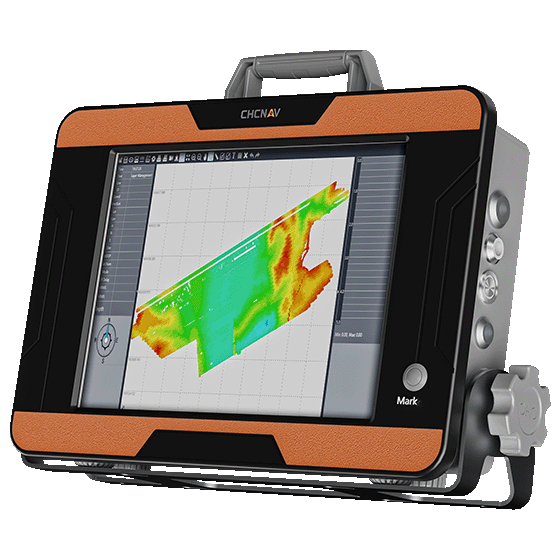

| D390 | Ecosonda de haz único profesional para estudios batimétricos en ríos, embalses y costas. Transductor de 200 kHz con ángulo de haz de 7° que proporciona resolución direccional enfocada. Rango de profundidad de 0.15 a 300 m con precisión de ±0.01 m + 0.1% x D. Software HydroSurvey integrado para adquisición, procesamiento y exportación de datos. Interfaces serie para sensores de movimiento y GNSS diferencial. |
| Apache 3 Pro | USV compacto optimizado para aguas poco profundas (lagos, ríos, embalses). Navegación GNSS RTK + INS que mantiene precisión incluso bajo puentes o con señal obstruida. Ecosonda D270 de 200 kHz con rango de 0.1 a 200 m y corrección en tiempo real por temperatura. Diseño antienredos con protector de titanio y alertas de obstrucción. Ideal para operación unipersonal con peso de solo 10 kg. |

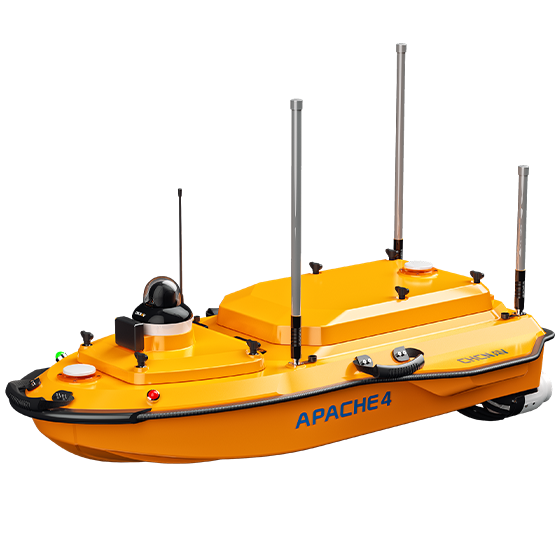

| Apache 4 | USV avanzado para estudios hidrológicos que integra ADCP y ecosonda. Posicionamiento GNSS+IMU que compensa el balanceo del casco y mantiene precisión en interrupciones de señal. Compatible con ADCP de diversas marcas (serie RS, M9, RiverPro, RiverRay y RTDP 1200) y ecosondas multihaz compactas. Controlador de navegación con flotación estacionaria que mejora la precisión en mediciones de caudal. Ecosonda monohaz integrada que verifica datos de fondo y amplía el rango de sondeo. |
Aplicaciones en el Sector Hidrológico
Nuestras soluciones se adaptan a diferentes necesidades: desde la batimetría de precisión hasta el análisis de caudal y descarga en ríos.
Cartografía Batimétrica
Genera modelos precisos del lecho de ríos, embalses y zonas costeras. Ideal para estudios de capacidad, navegación y gestión de recursos hídricos con D390 o Apache 3 Pro.
Medición de Caudal
El Apache 4 con ADCP integrado permite medir velocidad de flujo y descarga en ríos con precisión centimétrica. Reduce tiempos de medición de 2 horas a solo 20 minutos con resultados confiables.
Evaluación de Riesgos
Estudios de transporte de sedimentos, análisis de corrientes en puertos y evaluación de riesgo de inundaciones. Datos precisos para la toma de decisiones en infraestructura hídrica.
Dragado y Volúmenes
Cálculo preciso de volúmenes de dragado en puertos y canales. La combinación de D390 y Apache 3 Pro permite monitorear antes, durante y después de operaciones de extracción.
Caso de éxito: Medición de caudal con Apache 4
En un proyecto de estudio hidrológico, el USV Apache 4 equipado con RiverPro ADCP completó dos viajes de ida y vuelta de medición de flujo transversal en solo 20 minutos, reduciendo el tiempo de medición tradicional de 2 horas. El error de comparación del caudal total fue de solo 0.39%, muy por debajo del 5% exigido por las especificaciones. La operación requirió solo 2 personas, eliminando los riesgos asociados a embarcaciones tripuladas en corrientes turbulentas.
— Proyecto hidrológico con ADCP y ecosonda integrada
Preguntas Frecuentes sobre Batimetría
¿Qué profundidades pueden alcanzar sus equipos?
La ecosonda D390 alcanza hasta 300 metros con alta precisión. Los USV Apache 3 Pro y Apache 4, equipados con ecosonda D270, tienen un rango de 0.1 a 200 metros, ideales para aguas someras y estudios en ríos y lagos.
¿Cómo mantienen la precisión bajo puentes o en zonas sin señal GNSS?
Tanto el Apache 3 Pro como el Apache 4 integran sistemas GNSS + IMU (unidad de medición inercial) que continúan proporcionando posicionamiento y orientación precisos incluso cuando la señal satelital se interrumpe, como bajo puentes o en cañones urbanos.
¿Qué software utilizan para el procesamiento de datos?
La ecosonda D390 incluye HydroSurvey, un software completo para adquisición, procesamiento y exportación de datos. Los USV Apache utilizan EasySail basado en Android para control de navegación y recolección de datos, compatible con postprocesamiento en diversas plataformas.
¿Puedo integrar un ADCP de otra marca con el Apache 4?
Sí, el Apache 4 está diseñado con un eje de acceso central de 17 cm que es compatible con los ADCP más comunes del mercado, incluyendo serie RS de CHCNAV, M9, RiverPro, RiverRay y RTDP 1200. También admite ecosondas multihaz y sonar de barrido lateral.
📍 Escenarios de aplicación en México
🌊 Embalses y presas
⚓ Puertos y muelles
🏭 Zonas costeras
🌋 Lagos volcánicos
🛳️ Dragado portuario
¿Los USV Apache son aptos para operación unipersonal?
Sí, el Apache 3 Pro pesa solo 10 kg y puede ser desplegado por una sola persona. El Apache 4 tiene un diseño compacto que también permite operación con equipos reducidos, minimizando los riesgos asociados a embarcaciones tripuladas.
¿Cómo puedo adquirir una solución batimétrica?
Contáctanos vía WhatsApp al 33 3059 9309 o haz clic en el botón de abajo. Te asesoraremos según tu tipo de proyecto: ríos, embalses, costas o estudios hidrológicos. Podemos ofrecerte equipos, capacitación y soporte especializado.
